QE-2100

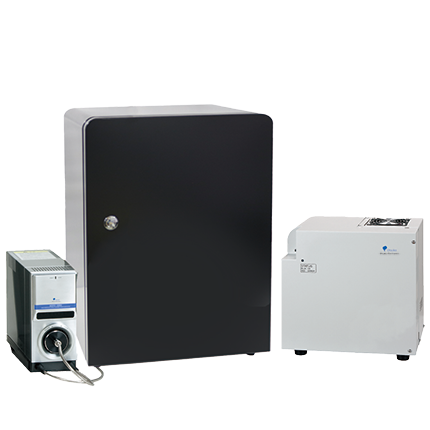

量子效率量測系統QE-2100

藉由絕對量子效率量測內部量子效率、外部量子效率
可量測粉體、固體、液體、薄膜樣品量子效率
採用 多通道分光光譜儀,可大幅降低紫外波長的雜散光
搭配 積分半球系統(HalfMoon),可消除再激發的螢光發光
激發光源採用光柵搭配濾光鏡分光,可任意選擇波長
備有可自動變溫量測(~ 300℃)的溫控套件
使用BaSO4校正精度與量測再現性
另有涵蓋近紅外光量子效率機型 QE-5000

量測項目

  • 螢光光譜
  • 量子效率

產品資訊

量子效率量測系統QE-2100特色

高精度量測
・可瞬間量測絕對量子效率(絕對量子收率)
・可去除再勵起螢光發光
・透過積分半球的採用、實現明亮的光學架構
・採用低雜散光多通道分光器,降低紫外線領域的雜散光
・透過溫度控管功能(50~300℃)、可量測量子效率(量子收率)的溫度依存性
・可對應從紫外線到紅外線的波長範圍(300~1600nm)

操作簡單
・搭配專用軟體,操作簡單輕鬆
・測試量測用Cell的裝卸容易
・機身小型化設計,可節省空間
・透過運用分光器類型的勵起光源、可任意選擇波長
・透過軟體上指定勵起波長的波長及STEP的數值,便可自動量測

多功能
・對應粉體、液體、固體(膜)、薄膜樣品
・豐富的解析功能


量子效率量測系統QE-2100量測項目

量子効率(量子收率)的量測
勵起波長依存性的量測
發光光譜的量測
PL勵起光譜量測
EEM(Excitation Emission Matrix)量測


量子效率量測系統QE-2100用途

LED、有機EL用螢光體的量子効率(量子收率)量測
膜狀樣品的透過螢光・反射螢光的量子効率(量子收率)量測
- remote phospher用螢光體樣品等
量子點、Fluorescent tag 、生物領域、籠形複合物等的螢光量測
染料敏化太陽能電池的量子効率(量子收率)量測
錯合物的量測


高精度的理由

透過積分半球實現理想的光学結構
QE-2100搭載積分半球。積分半球與積分球(整顆)比較後,特色如下列敘述.
非發光部分(支架等)能排出於外部,以利控制減少吸收,實現理想的光學結構
透過鏡面同一個點的照度約為2倍、可高感度的進行量測
樣品量測用Cell的裝卸簡單、可降低造成積分求內部損傷的風險
 QE2000-A4_EN P4 枠W800






透過再勵起螢光補償機能,可觀測到真正的物性值

含再勵起螢光發光狀態下、並不會只觀測到材料的物、會連同裝置的特性一併觀測的關係、無法得到真正的物性值.
QE-2100會透過利用積分半球的優勢再勵起螢光補償、可簡便高精度的進行量測

再勵起螢光發光是指,螢光體樣品表面反射後的勵起光於積分球內擴散反射、再入射到螢光樣品後再度發光的現象.
 QE2000-A4_EN P5 1 枠 W800


透過高階多通道分光器,減少紫外線區域的雜散光

以往的檢測器(Polychromator)總會於紫外線區域檢測到許多雜散光、可說是不適合量子效率(量子收率)的量測
大塚電子致力於開發除去雜散光的技術、並解決此問題.QE-2100所搭載的多通道分光檢出器與敝司以往的產品相比、雜散光量可控制低於1/5,於紫外線區域也可執行高精度的量測.
 QE2000-A4_EN P5 枠2 W800


原理

量子效率(量子收率)的量測概念
Reference以及樣品的勵起光、螢光光譜的量測例
名称未設定-5 枠 W800




產品規格

  QE-2100
波長範圍 可選
360 ~ 830nm / 360 ~ 1100nm / 250 ~ 850nm / 300 ~ 950nm
光譜儀分光元件 Flat-Field Type,F=3,f=85.8mm
感光元件 電子冷卻型CCD影像感測器
激發光源套件 150W Xe燈 + 分光光柵
激發波長範圍 250 ~ 800nm,FWNM=5nm,Slit=0.6mm
波長掃描方式 與PC設定波長連動,付防止樣品光劣化自動快門
積分半球設備
(HalfMoon)
積分球尺寸:Φ150mm半球 ; 內面材質:鐵氟龍
AC輸入 AC100 ~ 120VA / AC200 ~ 230V

Option
• 樣品支架
①粉體量測用 SUS304製、含石英蓋子
②膜量測用 透過量測用樣品支架
擷取4

軟體
可直覺性操作、使用方便的專用軟體。
只要設定樣品量測用cell便可輕鬆量測量子効率(量子收率)、勵起光譜等項目。
QE SOFTWARE ヌキ W1280


量測範例

粉體樣品的量子效率量測

・BAM的複數勵起測量例
 激勵波長變化,量子效率(量子收率)也會隨之變化。下圖表示的是BAM(粉體)的量子效率(量子收率)及反射率的激勵波長依賴性。(BAM=BaMgAl10O17:Eu)
          藍色(左邊的scale):再激勵補正後的內部量子效率(內部量子收率)
          紅色(右邊的scale):各激勵波長中的反射率,依據此圖,若是BAM的情況下,激勵光越接近可視區域,吸收率越低,也就是說反射率變大。
 名称未設定-6 枠ALL T2 QW POWDER


溶液樣品的量子效率量測

・螢光素的勵起光譜量測
 勵起光譜是指,不管在哪段勵起波長中,都可將螢光強度凸顯的光譜。
 下圖則是表示螢光素的勵起光譜(藍色) ,和螢光強度被凸顯出的勵起波長(493nm)時的螢光光譜(綠色) 。
名称未設定-6 枠ALL 1POWDER SOLUTION ALL 1 W600  名称未設定-6 枠ALL 1POWDER SOLUTION ALL 2 W600

・螢光素的内部量子効率(内部量子收率)量測
 勵起波長493nm中的螢光素溶液的螢光光譜(含激勵光)如下圖所示。
 內部量子效率(內部量子收率)可得出和0.903(濃度6.43x10-6mol/L) 、文献值0.921)同等的值。
            1) G. Weber and F. W. J. Teale, Trans Faraday Soc 53, 646(1957)
名称未設定-6 枠ALL T2 3FIG W600

・量子Dot的内部量子効率(内部量子收率)量測
 量子Dot透過改變組成及內部構造,作為可調整光學特性的材料而被關注。
 量子Dot的勵起光譜和勵起波長370nm時的螢光光譜如下圖所示。
名称未設定-6 枠ALL T4 W1280
