RE-200

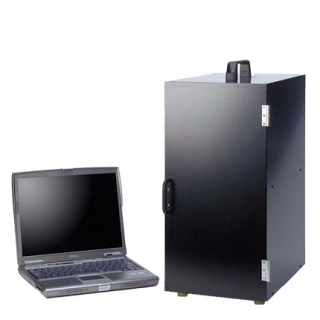

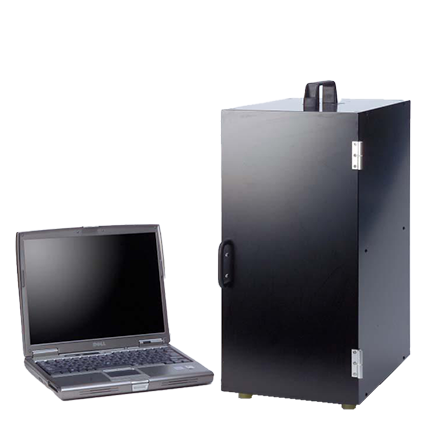

低相位差高速檢測設備RE-200

RE-200是人造光子晶體(偏光素子)與CCD感光元件所構成的偏光檢測儀、搭配帶有穿透率特性的各種偏光元件、可以同時進行相位差與光學軸的高速量測。
CCD感光元件會自動擷取經過偏光後所呈現的畫面進行解析。相較以往、不需要再使用任何的驅動元件來尋找偏光後的受光強度。不但可提高再現性的精度、更具備長時間使用的安定性。

量測項目

  • 方位角
  • 相位差
  • 3次元屈折率
  • 橢圓率

產品資訊

產品特色
⦿可測量從0nm開始的低相位差(殘留應力)
⦿檢測光學軸的同時,同步高速測量相位差(Re.)(0.1秒以下的高速同時量測)
⦿偏光檢測儀無任何驅動元件干擾,可提高再現性量測精度
⦿無需複雜參數設定,操作簡單易懂
⦿550nm以外,亦可支援其它波長量測

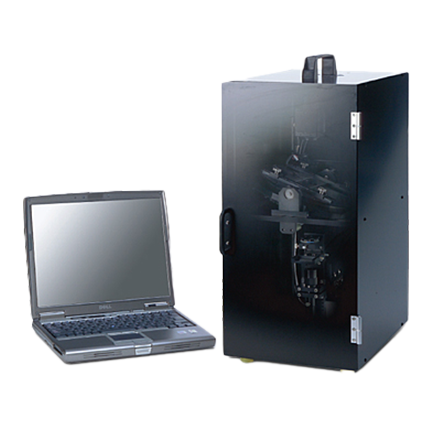

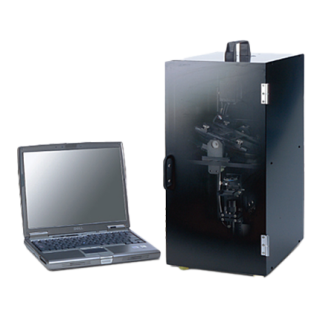

⦿Rth量測、全角度量測需搭配自動旋轉傾斜裝置(僅對應Off Line)
⦿搭配拉力測試機可同時量測薄膜偏光特性與光彈性(特殊規格)

Off Line用途(離線檢測)
⦿相位差膜、偏光膜、橢圓膜、視野角改善膜、各種機能性薄膜
⦿樹脂、玻璃等透明帶有低相位差之樣品(殘留應力)

Off Line用途(選配部品)
⦿Rth量測、全角度量測需搭配自動旋轉傾斜裝置 (僅對應Off Line)
RE-200 InLine OffLine figまとめT2 900x286

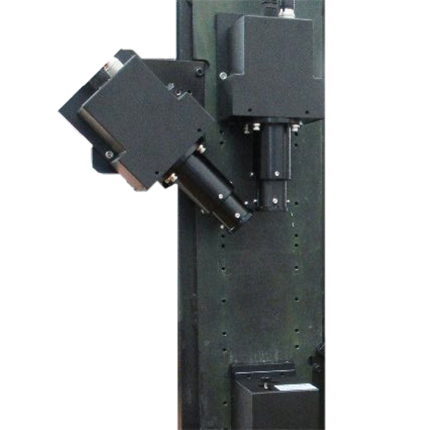

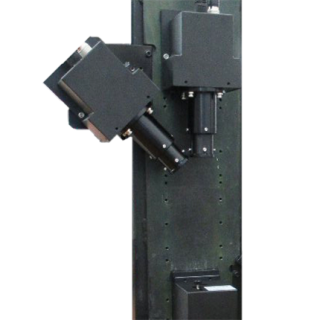

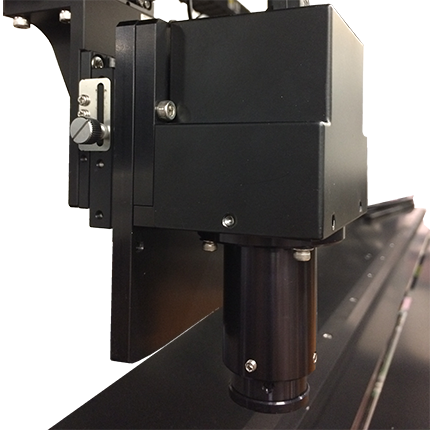

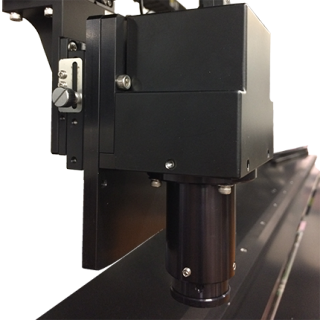

In Line用途(線上即時檢測)
⦿最適用於生產線中的即時監控可搭配複數偏光檢測儀。同時進行多點位、多角度(Rth)量測
⦿最短0.05秒(20Hz)的高速節拍時間
⦿輕巧設計、省設置空間
⦿實現高可靠性、高重複性
RE-200 InLine figまとめ 900x289


規格樣式

  RE-200
樣品尺寸 最小10 × 10mm ~ 最大100 × 100mm
量測波長 550nm(標準規格)※1
相位差量測範圍 約0nm ~ 約10μm
相位差量測精度 0.05nm(3σ)※2
光學軸量測精度 0.05°(3σ)※2
解析元件 偏光子Array
量測口徑 2.2mm × 2.2mm
量測光源種類 100W鹵素燈 或 LED光源
尺寸 300(W) × 560(H) ×430(D) mm
重量 約20kg
※1可選擇其他波長
※2量測水晶波長板之精度(約550nm,2枚型)

量測原理 & 量測範例

量測原理
■RE-200主要是採用光結晶像素與CCD感光元件所構成的偏光檢測系統。
 搭配帶有穿透率特性的偏光元件,可高速進行相位差與光學軸的量測。
 RE-200光學配置

■量測模組內的CCD感光元件會自動擷取經過偏光後所呈現的畫面進行解析。
 相較以往傳統偏光系統,不需要再使用任何的驅動元件來尋找偏光後的受光強度。
 除了可提高再現性的精度、更具備長時間量測的安定性。
 RE-200量測畫面

量測範例
 RE-200量測範例
