TQ-10

量子點光阻EQE量測儀 TQ-10

(1)藉由多年累積的光學技術開發經驗,我們特別針對量子點光阻(QDPR)樣品設計了一套最適合的量測系統
(2)用於量測QDPR的量子點色轉換(QDCC)的專用硬體
(3)易於使用且操作方便的專用軟體
(4)可在數秒的時間內透過簡易的3個步驟完成樣品量測與數據解析

量測項目

  • 發光光譜
  • 量子效率
  • 色度座標(x・y)、色度座標(u・v)・(u’・v’)

產品資訊

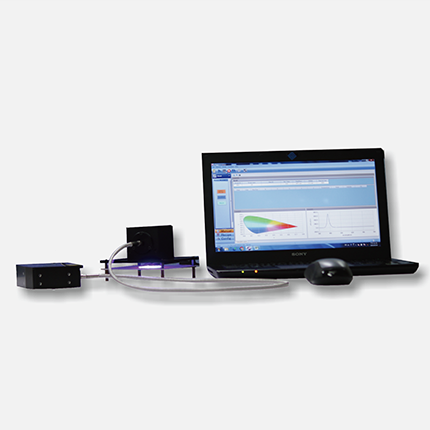

用於量測QDPR材料的量子點色轉換的專用硬體和軟體


[硬    體]
TQ-10是藉由多年累積的光學技術開發經驗,我們特別針對QDPR
(量子點光阻)樣品設計了一套最適合的量測系統

    特長1)量測目的與性價比重視:採用QDPR樣品專用規格的光學量測系統
    特長2)藉由豐富的校正技術衍生出的高精度量測再現性與信賴性:從QDPR樣品到QDCC(量子點色轉換)評價
    特長3)具備完整的機構設計防止量測誤差:積分球裝置備有刻度標記可供確認量測位置
    特長4)長年於液晶面板製程培養出的Raw Data對應經驗
              藉由自行編輯的Recipe設定可自由選取所需的量子點色轉換數據
    特長5)可支援各種光學檢測設備的選配品(詳細請聯繫)
             ◉彩色光阻試驗片設置平台(100 mm *100mm)
             ◉可指定激發波長的光源(LED)
             ◉量測暗室     ◉波長校正     ◉能量補正

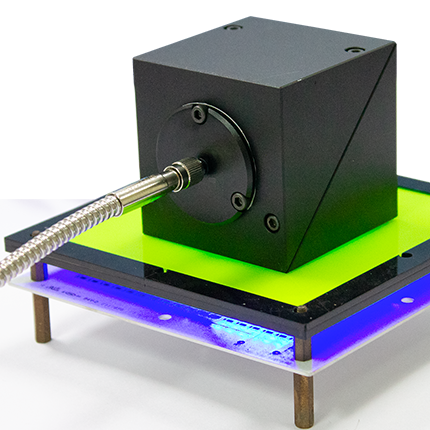

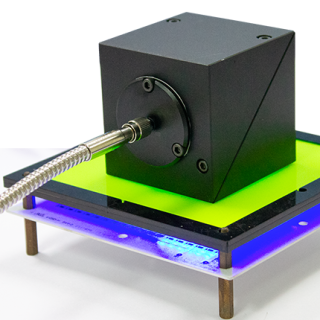

      選配品:量測暗室                              選配品:波長校正/ 能量補正                     積分球系統(開口側)     QDPR量測光學系

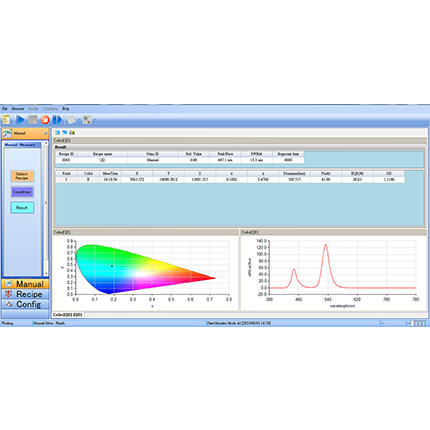

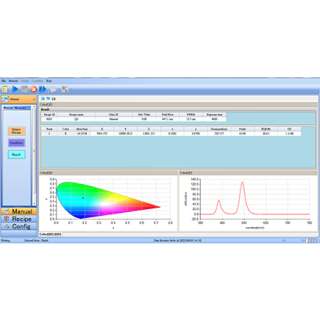

 據解析


                Step-1) 將手上的積分球套件放置於QDPR平台。透過積分球套件,光纖以及PDA分光光譜儀進行量測。
                Step-2) 將待測樣品(QDPR)設置於QDPR平台上, 再次以上述相同手法進行量測。


                Step-3) 針對各Recipe所設定的量測條件進行EQE,色度,Peak解析量測數據輸出。

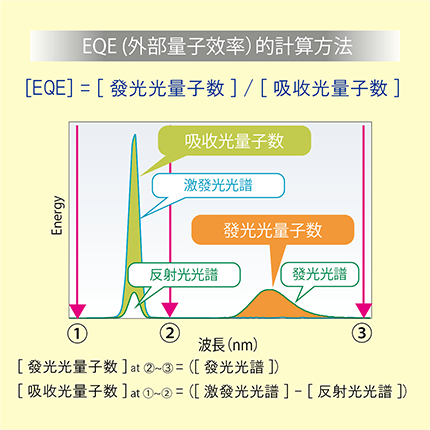

原理









產品規格




不僅具備了卓越的性價比也可提供客戶值得信賴的量測數據。
 [ 規格樣式 ]
PDA分光光譜儀
感光素子數 2048ch,   波長範圍 350-1020nm,   Slit 25um
光                  繊
長度 100cm   (Core size  600um,  200-1000nm)
積 分 球 系 統
内徑 2吋  内面材料: BaSO4
電                  腦
市售規格筆記型電腦 PC Window 10版本
量   測   軟   體
内建QDCC量測・解析軟體
光 束 量 測 範 圍
QD1的QD層厚度(OD: Optical density)
量 測 光 斑 尺 寸
約φ12.6 mm(積分球開口尺寸)
量 測 條 件 項 目
激發光波長範圍,發光波長範圍,OK/NG範圍
解 析 評 價 項 目
◦EQE (External radiative Quantum Efficiency)

◦Dominant,  Puarity,  OD,  Peak wavelength (激發光),  FWHM (激發光)

◦kX,  kY,  kZ,  x,   y,  xy色図[CIE1931標準表色系  2° / 10°]

◦u ,v  [CIE1960UCS],  u’,v’ [CIE1976UCS]
電                  源
AC110±10%, 60Hz, 125VA
尺    寸・重    量
分光器:50x150x30mm, 0.5kg   積分球套件:150x150x160mm, 0.3kg
  筆記型電腦:250x200x30mm,  About1.0kg






針對各Recipe所設定的量測條件進行EQE,色度,Peak解析量測數據輸出



其他相關量測機台



從Quantum Dot材料開發到品質檢測、我們擁有滿足所需規格的產品陣容

 量子效率量測系統QE-2100

          ◎可量測粉體、固體、液體、薄膜樣品量子效率
          ◎激發光源採用光柵搭配濾光鏡分光,可任意選擇波長
          ◎使用BaSO4校正精度與量測再現性
          ◎藉由絕對量子效率量測內部量子效率、外部量子效率
         【評價項目】絕對量子效率(內部量子效率、外部量子效率)
                      EEM(Excitation Emission Matrix)、色演算



 量子點對應彩色濾光片色度檢查 顯微分光測定裝置 TLCF 200QD
          ◎量測方法為採用藍光勵起之色度量測法-採用光源色之量測光學系
          ◎採用之光譜儀規格符合日本工業規格JIS Z8724(色量測法-光源色)
          ◎φ2um對應微小畫素可增加信賴性
         【評價項目】發光色度:Yxy,  色度:XYZ, xy,  Lab,  L*a*b*,   u’v’,   u*v*



 顯微分光膜厚量測儀OPTM series
          ◎不受透明基板的背面反射所影響
          ◎顯微分光下廣範圍的光學系統,最小對應spot約3μm
          ◎單點1秒以內的快速量測
         【評價項目】分析多層薄膜厚度、光學常數(n:折射率・k:消光係數)



 多檢體奈米粒徑分析儀nanoSAQLA
          ◎使用DLS動態光散射量測奈米粒徑的機台
          ◎針對品管需求等等追加多檢體量測功能(最多5檢體)
          ◎高濃度溶液的廣範圍奈米粒徑量測
          ◎多檢體並非採用分注的方式,不須擔心前後樣品汙染問題
         【評價項目】粒徑、粒度分布解析



 界達電位粒徑分析儀ELSZneo
           ◎稀溶液到濃溶液,奈米粒徑到固體表面電位評價
           ◎全新改良的固態表面電位量測,大大提高操作便利性
           ◎多角度粒徑量測提高粒徑解析度
          【評價項目】粒徑、粒度分布解析、界達電位、平板界達電位解析
