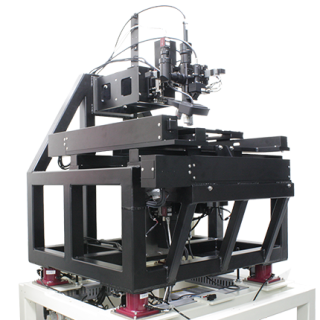

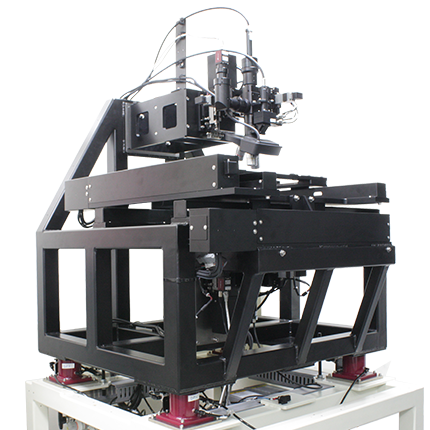

TLCF 200QD

量子點對應彩色濾光片色度檢查 顯微分光測定裝置 TLCF 200QD

●量測方法為採用藍光勵起之色度量測法-採用光源色之量測光學系
●採用光譜儀MCPD-9800:提供產品高信賴度的量測方案。MCPD產品完整符合日本工業規格JIS Z8724(色量測法-光源色)
●穿透型CF的Spot size φ2um & φ10um (option)相互切換:φ2um對應微小畫素可增加信賴性和φ10um對應TV畫素可節省Tact time
●小型TLCF-200QD (X-Y平台:自動)體積小利於空間規劃。落地式設備、可輕鬆移動便於設置
●評價項目:發光色度(Yxy) 、色度(XYZ, xy, Lab, L*a*b*, u’v’, u*v*)

量測項目

  • 穿透、吸收光譜
  • 反射光譜
  • 發光光譜
  • 膜厚
  • 色差 Color difference
  • 色度 Chromaticity
  • 光學濃度
  • 色度座標(x・y)、色度座標(u・v)・(u’・v’)
  • 發光色度(Yxy)

產品資訊

產品特色

彩色濾光片檢測陣容中加入新機型

 QD Point web copy use   (2P) TLCF A3 BASIC Page2 H64 QD Point2 web copy use W215
桌上型彩色濾光片檢測設備LCF-6000進化至TLCF-200QD
本製品為可對應量子點的彩色濾光片在RGB發光狀態下之色度評價裝置
量測方法為採用藍光勵起之色度量測法-採用光源色之量測光學系
適用於穿戴式等智慧型面板顯示技術所使用量子點光阻及薄膜之色度評價


值得信頼的技術

  • 長年深耕台灣、LCF系列的業界銷售實績超過200餘台。輕鬆量測微小畫素、減少人為誤差
  • Auto Focus 全自動對焦量測功能:即使彩色光阻面內塗佈均勻性有差異也能精確對焦
  • Auto Alignment 全自動對位功能:不需手動執行量測位置的對位、系統自動執行 RGB 各 Dot 中心位置的高精度對位與量測
  • 採用光譜儀MCPD-9800:提供產品高信賴度的量測方案。MCPD產品完整符合日本工業規格JIS Z8724(色量測法-光源色)
  • LCF系列均使用長動作距離顯微鏡、可有效減少產線與實驗室間的機差問題
  • 使用標準配備之畫素對位用CCD camera、可同時進行圖像解析與儲存量測數值
 For use WEB TLCF総合 従来から説明 W960
       量測時顯示畫面                Auto Alignment功能         量測點圖像的解析與保存


智慧型面板彩色濾光片對應技術

  • 自主研發可對應量子點的發光色度檢測系統。(藍光光源455nm的激發)
  • 穿透型CF的Spot size φ2um & φ10um (option)相互切換:φ2um對應微小畫素可增加信賴性和φ10um對應TV畫素可節省Tact time
  • 氣墊式避震設計、避免環境震動源影響量測值
  • 搭配暗室環境可滿足OD5以上的高OD量測需求

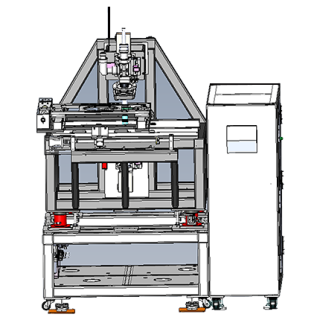

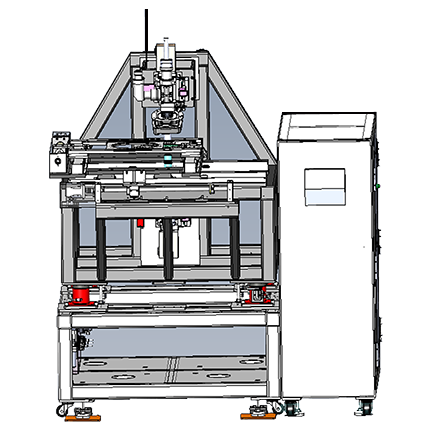

  • 小型TLCF-200QD (X-Y平台:自動) 體積小利於空間規劃。落地式設備、可輕鬆移動便於設置
 TLCF 表紙絵 写真 W960
    使用長動作距離顯微鏡      氣墊式避震設計                      Spot size 相互切換                 小型TLCF的X-Y平台

 For use WEB TLCF総合 QD特長図 W960

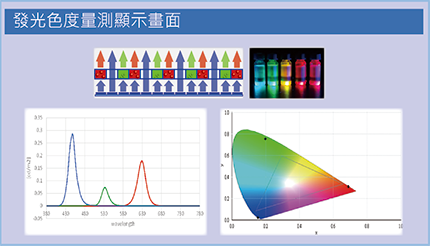

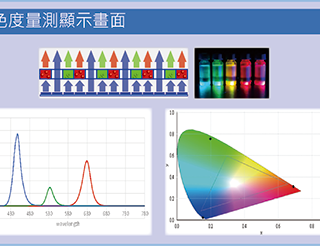

                 採用光譜儀MCPD-9800                    發光色度量測顯示


量測項目

  • 光源色量測法:發光色度(Yxy)
  • 物體色量測法:色度(XYZ, xy, Lab, L*a*b*, u’v’, u*v*)、色差(⊿E*ab, ⊿E*uv)、指定波長的穿透率・指定穿透率的波長檢出
  • Option:光學濃度量測、反射率量測、膜厚量測
       TLCF 表紙絵 量測項目 w640


應用範圍

因AI、5G、IoT而造就出對智慧面板量測

 TLCF 表紙絵 用途 w960



規格樣式

標準規格
Model 顯微分光測定裝置 TLCF QD series
量測Mode 量子點型CF 穿透型CF
量測基板尺寸 30 x 30 mm - 200 x 200 mm
色度解析法  光源色量測法  物體色量測法
量測口徑 φ10um  φ2um・ φ10um(option)
檢出器 分光光譜儀MCPD-9800
光 源 Blue LED(455nm)  Halogen
評價項目1 色度(XYZ, xy, Lab, L*a*b*, u’v’, u*v*)
色差(⊿E*ab、 ⊿E*uv)
指定波長的穿透率・指定穿透率的波長檢出
評價項目2 量測項目的判定OK/GY/NG
量測部架台外形尺寸  TLCF-QD 2022-05-25 13-03-46 T2 430x430 1000(W) x 1000(D) x 1400(H) mm
Option
X-Y平台 自動Glass Wafer (圓形)
量測基板寸法 請洽詢我們
量測項目・光學濃度量測 偵測器:光電子增倍管、Spot size: φ20um・φ2mm、量測範圍OD1 - OD6(比視感度)
量測項目・反射率量測 最大最小反射率波長、指定反射率或波長的量測值
量測項目・膜厚量測 反射分光法的光干涉法、Spot size: min.φ10um、量測範圍65nm~45μm







量測範例

對應各種彩色濾光片類型的量測解析軟體演算法

針對量測Recipe和量測項目、操作員可自行選擇來做量測動作
  • 量測解析軟體演算法
 T9 Last t1-1 w960
  • 量測項目設定
 T9 Last-3 w960
  • 量測值判定設定
 T9 Last-2 w960
