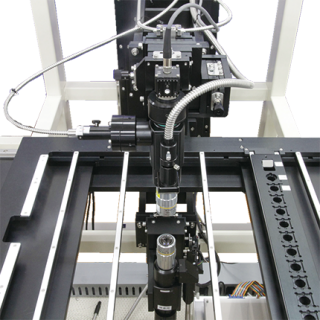

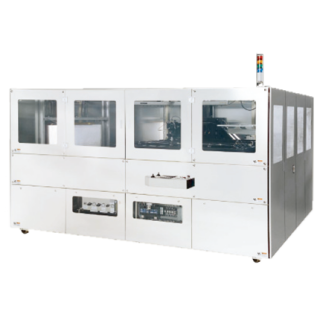

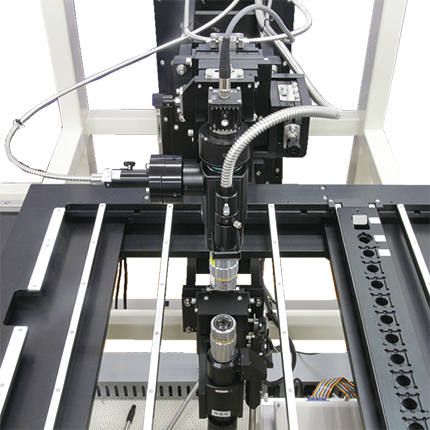

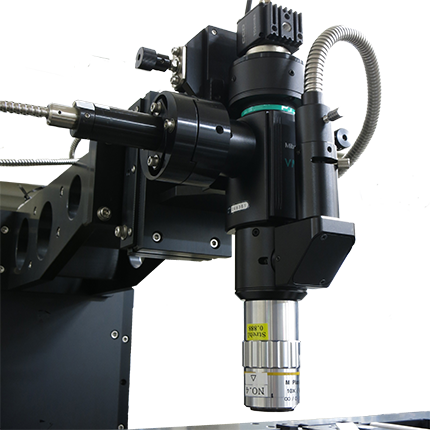

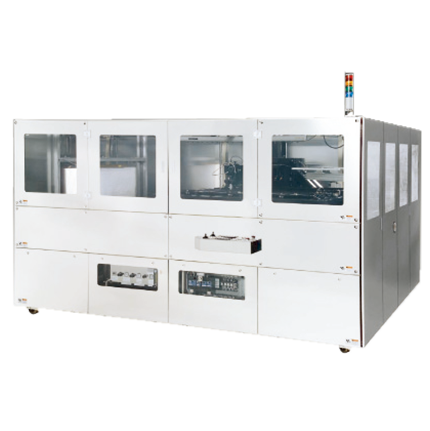

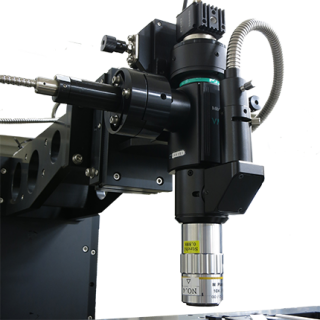

LCF series

彩色濾光片檢測設備LCF series

● 從小尺寸到G10.5面板,完整對應彩色濾光片製程(完成品)的光學特性/膜厚評價
● 對應研發到全自動產線檢測用途,可根據使用目的選擇各種檢測設備
● 透過自動對焦和自動對位功能可於RGB畫素中心區域進行高精度量測
● 對於持續進化中的超高解析面板檢測需求,採用最小量測口徑2um對應
● 對於次世代面板技術、獨家研發可對應量子點的發光、色度檢測系統

量測項目

  • 膜厚
  • 色度 Chromaticity
  • 光學濃度

產品資訊

產品特色
  • 穿透率、色度、光學濃度、膜厚、反射率、線寬等測量,完整支援彩色濾光片製程中檢測評價
  • 擁有業界標竿水準的量測穩定性,對應任何世代尺寸的優異光學量測設備
  • 全自動對焦、全自動畫素搜索定位功能,微距光學口徑的高精度測量,支援全自動檢查
  • 對應噴墨式塗布(Inkjet Printer)製程的全畫素量測

量測項目

彩色濾光片量測

  • 色度量測(穿透光譜分析)
  • 色度(XYZ、xy、Lab、L*a*b*、u'v'、u*V*)
  • 色差、白平衡
  • 反射率
  • 光學濃度(OD)
  • 畫素線寬
  • 全自動對焦、畫素位置搜索

膜厚量測

  • 多層膜量測、薄膜量測
  • 波峰-波峰(P-P)、波峰-波谷法(P-V)、快速傅立葉轉換(FFT)、非線性最小平方法

異物檢察功能

  • 樣品缺陷、凝膠、粉塵附著物等異物檢查

※選配功能

量測對象
  • R, G, B,
  • ITO, PI, PR, OC, BM



規格樣式

  LCF-Series
產品對應尺寸 100mm × 100mm ~ 3000mm × 3320mm(可對應複數基板尺寸切換需求)
檢測器 分光光譜儀、光電子倍增管
影像處理 CCD攝影機、全自動對焦、畫素定位
樣品載台 全自動或手動X-Y Stage

量測範例

量測範例

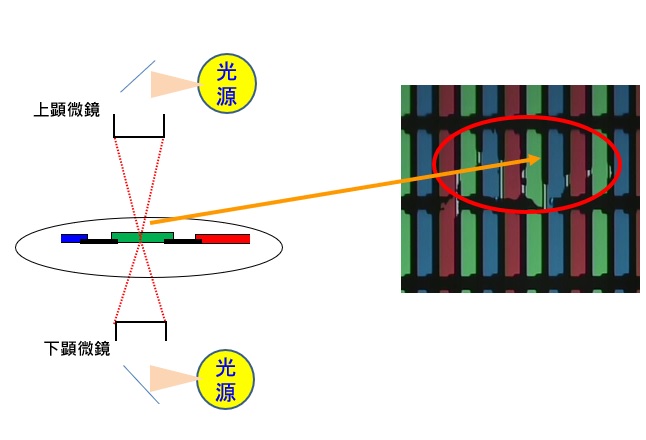

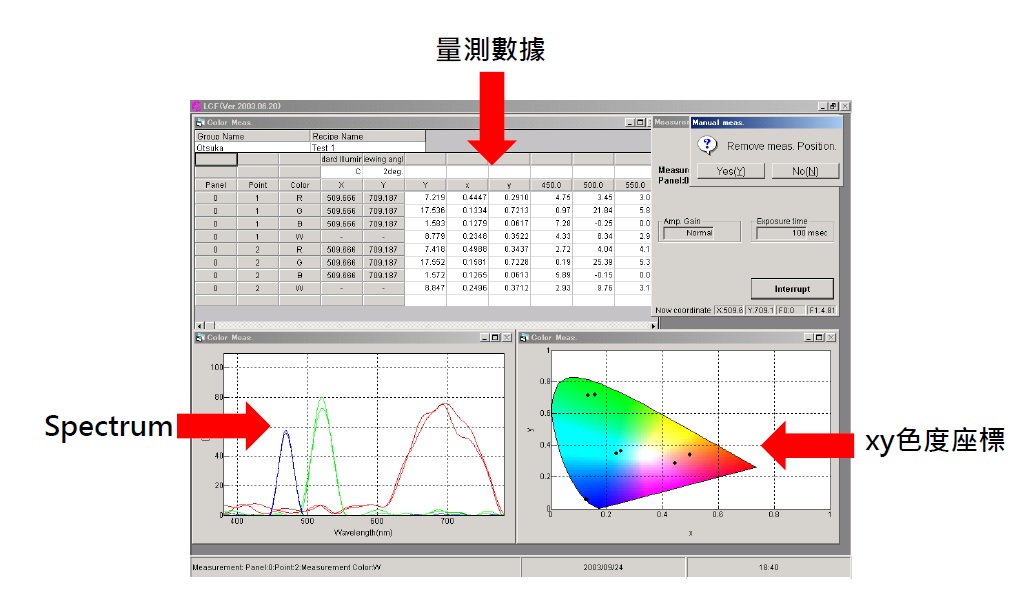

LCF量測示意LCF量測畫面

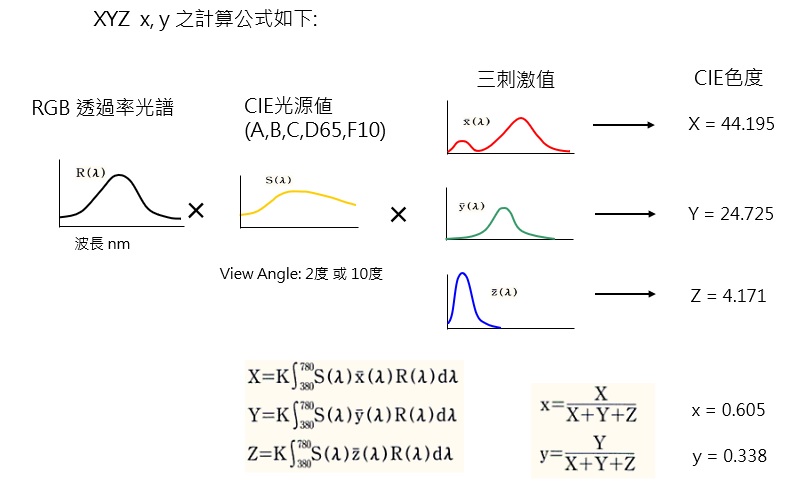

色度計算方法
色度計算公式
