FM/HM series
光通量量測系統(積分球/積分半球)FM/HM series
由各種角度探索LED光學特性積分球與光譜儀搭配豐富選配套件以及客製化光纖,可依據安裝現場需求評估設計,提供最符合業界需求的量測方案
◎積分球
尺寸:最大可對應至φ3M積分球
構造:全球FM series 由各種角度探索光學特性
半球HM series 嶄新的設計最適用於LED發光源評價
◎光譜儀:本公司MCPD產品完整符合日本工業規格JIS Z8724中對光譜儀
所要求的精度。提供產品絕對性的高信賴度。
JIS Z8724(色量測法-光源色)對分光光譜儀的性能要求
◎波長量測範圍:紫外到近紅外光
◎積分球
尺寸:最大可對應至φ3M積分球
構造:全球FM series 由各種角度探索光學特性
半球HM series 嶄新的設計最適用於LED發光源評價
◎光譜儀:本公司MCPD產品完整符合日本工業規格JIS Z8724中對光譜儀
所要求的精度。提供產品絕對性的高信賴度。
JIS Z8724(色量測法-光源色)對分光光譜儀的性能要求
◎波長量測範圍:紫外到近紅外光
量測項目
- 演色指數
- 光通量
- 放射光通量(光譜)
- 相關色溫與Duv
- 主波長(Dominant)與刺激純度(Purity)
- 色度座標(x・y)、色度座標(u・v)・(u’・v’)
產品資訊
特長最長2400mm燈管, 對應全光束量測
以IESNA的LM-79與LM-80基準量測
採用新型検出器、廣域動態量測
積分球/積分半球,可配合量測項目選擇球體大小尺寸
從直徑φ250mm到φ3000mm各尺寸皆能對應
L-I-V測定、Pulse點測定、樣品温控測定皆能對應
對應Pulse調變(PWM)調光
全光束量測需求對應
![led catalogue_0203_c FM HM T1 W1280 led catalogue_0203_c FM HM T1 W1280](https://www.otsuka-tw.com/upload/more_info_b/ALL_more_info_22D05_e0flI6Htpf.png)
全尺寸全光束測定系統
![積分球サイズ h450 積分球サイズ h450](https://www.otsuka-tw.com/upload/more_info_b/ALL_more_info_22D06_BmVNnBohWb.png)
評価項目
全光束〔JIS C 7801 / JIS C 8152〕
全放射束
分光全放射束(光譜Spectrum)
等色標準偏差(SDCM)
色度座標(u, v)〔JIS Z 8725〕
色度座標(x, y)〔JIS Z 8724〕
色度座標(u', v')〔JIS Z 8781-5〕
相關色温度とDuv〔JIS Z 8725〕
主波長(Dominant)與刺激純度(Purity)〔JIS Z 8781-3〕
演色性評価数(Ra, R1~R15)〔JIS Z 8726〕
Peak波長
規格樣式
![hmfm-spec_png(1) (1) hmfm-spec_png(1) (1)](https://www.otsuka-tw.com/upload/more_info_b/ALL_more_info_22B18_Yj49hXd2kN.png)

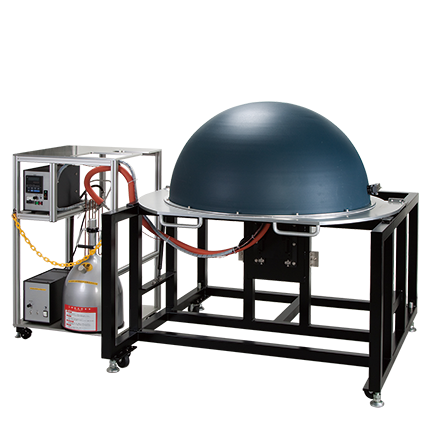

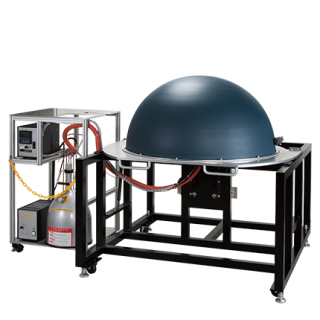

HM積分半球 series
![ALL_more_info_22B18_tc21LfA2J0 SQ W800 ALL_more_info_22B18_tc21LfA2J0 SQ W800](https://www.otsuka-tw.com/upload/more_info_b/ALL_more_info_22D06_KifaIiyu0v.png)
特 長
因光源點燈不同、可對應實際使用条件
発光部以外用以吸收燈去除吸収誤差
積分流明值減半, 強度(感度)可上升2倍
可針對面発光光源做全光束量測
発光面以外可放配置於積分半球外、在樣品的溫控上較為容易
(可對應高強度光源)
因可排除樣品光源自身的影響、針對大型待測樣品為較佳方案
(只需積分球直徑的1/3)
系統構成圖
![HM fig block led catalogue_0203_c FM HM w800 HM fig block led catalogue_0203_c FM HM w800](https://www.otsuka-tw.com/upload/more_info_b/ALL_more_info_22D06_EOHMGksdJa.png)
多種型式外貌的積分半球
![HM-101 HM-101](https://www.otsuka-tw.com/upload/more_info_b/ALL_more_info_22B18_39co6kGDt5.jpg)
![HM-202 HM-202](https://www.otsuka-tw.com/upload/more_info_b/ALL_more_info_22B18_FDeZ4Q5db7.jpg)
![HM-303 HM-303](https://www.otsuka-tw.com/upload/more_info_b/ALL_more_info_22B18_PZbCV8nq77.jpg)
![HM-404 HM-404](https://www.otsuka-tw.com/upload/more_info_b/ALL_more_info_22B18_6nveSfmesf.jpg)

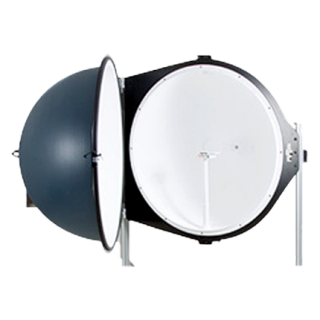

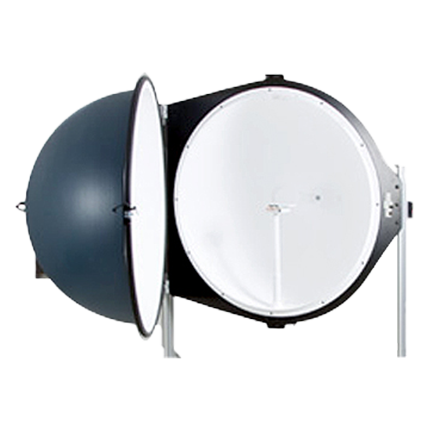

FM積分球 series
![ALL_more_info_22B18_Sl5GetFOe6 W800 ALL_more_info_22B18_Sl5GetFOe6 W800](https://www.otsuka-tw.com/upload/more_info_b/ALL_more_info_22D06_jnu7ftVjUB.png)
特 長
積分半球仕様與相通可對應2400mm燈管量測
設置補助燈泡可以自我吸収補正
系統構成圖
![FM fig led catalogue_0203_c FM HM W800 FM fig led catalogue_0203_c FM HM W800](https://www.otsuka-tw.com/upload/more_info_b/ALL_more_info_22D06_DnhHSc5Pg9.png)
