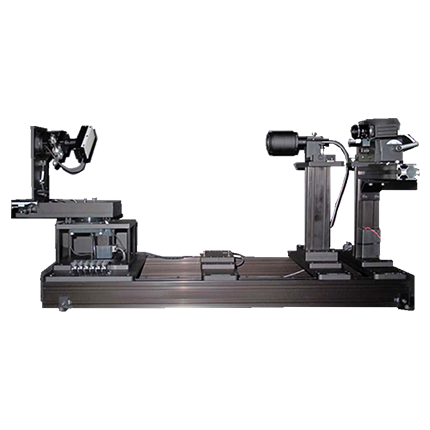

GP series

配光量測系統GP series

光度分佈角度量測、配光特性評價
◎最大可對應2400mm之LED照明配光量測
◎可對應大型面板之配光量測
◎自動控制2軸測角器,可量測各角度的光譜分佈
◎依據不同角度之光譜分佈可量測光強度與色度分佈
◎採用高動態範圍光譜儀分光,可檢測HDR光譜
◎可以測量紫外(UV)線和近紅外(NIR)範圍[option]

量測項目

  • 放射光通量(光譜)
  • 光度的角度分佈(配光)
  • 相關色溫與Duv
  • 主波長(Dominant)與刺激純度(Purity)
  • 色度座標(x・y)、色度座標(u・v)・(u’・v’)

產品資訊

特色
⦿最大可對應2400mm之LED照明配光量測
⦿可對應大型面板之配光量測
⦿自動控制2軸測角器,可量測各角度的光譜分佈
⦿依據不同角度之光譜分佈可量測光強度與色度分佈
⦿採用高動態範圍光譜儀分光,可檢測HDR光譜
⦿可以測量紫外(UV)線和近紅外(NIR)範圍[option]
⦿IES(LM-63-2002與JIS C 8505-5準拠)File Format <option> *1
  *1 IES LM-63-2002: Photometric data file of Illuminating Engineering Society

配光分布量測方法的種類((JIS C 8105-5) -座標系的定義-
            GP JIS C 8105 P2

 GP JIS C 8105 P1 T3



規格樣式

型式 GP-500(*1) GP-1100(*1) GP-2000
光學系統(*2) 2軸測角器
光學系統(*2) θφ座標系 αβ座標系/θφ座標系
光路長 500mm以下 500-1500mm 1500mm以上
應用範圍 LED CHIP/PACKAGING LED 一般照明設備・模組 一般照明設備
檢測器 光譜儀(高速多通道分光)
測量波長範圍(*3) 220-1600nm
※1可量測分光放射輝度的配光曲線
※2對應 IESNA LM-75
※3檢出器的波長範圍可供選擇

 GP series Fig T1 500 1100 W800
 GP series Fig T1 2000 w800







量測範例

分光配光量測例
 3) GP 配光から全光解析図完C W1280



檔案下載

Application

產業應用
