LineScan

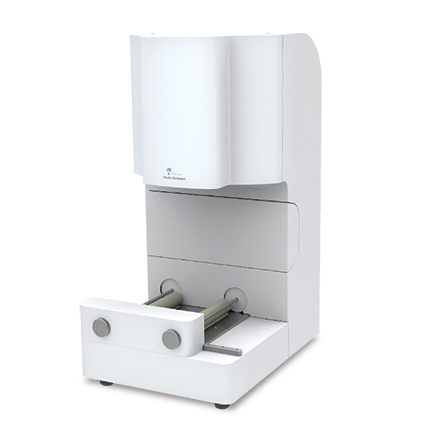

LineScan桌上膜厚檢測系統
採用Line Scan方式、全膜全幅寬檢查裝置。
◎獨自開發的光干涉法與高精度膜厚演算處理技術,最短量測時間間隔0.01秒
◎採用透過式Line Scan type全幅寬掃描的線上膜厚檢測系統
◎軟硬體獨自開發光學系統
◎高精度全幅掃描(獨家專利)
◎高速量測全膜面內分布(最短0.01sec)
◎1台使用時對應幅寬為25cm
◎獨自開發的光干涉法與高精度膜厚演算處理技術,最短量測時間間隔0.01秒
◎採用透過式Line Scan type全幅寬掃描的線上膜厚檢測系統
◎軟硬體獨自開發光學系統
◎高精度全幅掃描(獨家專利)
◎高速量測全膜面內分布(最短0.01sec)
◎1台使用時對應幅寬為25cm
量測項目
- 膜厚
產品資訊
特色 |
![LineScan OffLine type role to role SQ 685x685 LineScan OffLine type role to role SQ 685x685](https://www.otsuka-tw.com/upload/more_info_b/ALL_more_info_22D03_OGC59m13By.png)
![LineScan OffLine Fig LineScan OffLine Fig](https://www.otsuka-tw.com/upload/more_info_b/ALL_more_info_22D03_ufLaCiPoJ8.png)
◎採用Line Scan方式,實現無"遺漏"的全面Film檢查
以往的自動量測方式,於薄膜製程的膜厚是點的量測,無法做全面檢查。不符合標準的周圍部分全部切除廢棄,提升良率及生產效率是需要克服的課題。
![LineScan方式 点-線 T4 W800 LineScan方式 点-線 T4 W800](https://www.otsuka-tw.com/upload/more_info_b/ALL_more_info_22D03_bx5raVq1FG.png)
◎膜厚量測專業製造商才能提供的完善厚量測系統
LineScan方式的膜厚計,採用獨自開發的光干涉法的組合高速、高精度膜厚演算技術,實現最短0.01秒間隔,500mm幅寬(使用1台時)的全面膜厚量測。
寬幅度的薄膜也可裝置多台檢出器得到相同的結果。
![LineScan 測定から結果流れ T6 32 W800 LineScan 測定から結果流れ T6 32 W800](https://www.otsuka-tw.com/upload/more_info_b/ALL_more_info_22D03_3rleYU4yVV.png)
◎LineScan方式的檢查方式,可達成全幅、全長的量測,精準判斷在膜厚基準外的部分。
不易受到薄膜的分布及皺褶影響,期待貢獻在各個領域上薄膜品的品質管理上更加精進。
![LineScan ムラ LineScan ムラ](https://www.otsuka-tw.com/upload/more_info_b/ALL_more_info_22D03_XQE7BH7m7n.png)
量測項目 |
![LineScan 測定結果画面 ヌキ W800 LineScan 測定結果画面 ヌキ W800](https://www.otsuka-tw.com/upload/more_info_b/ALL_more_info_22D03_rq8H3zKL73.png)
量測對象 |
![Film アッセンブリー 製品 fig icon W800 Film アッセンブリー 製品 fig icon W800](https://www.otsuka-tw.com/upload/more_info_b/ALL_more_info_22D03_VEj9pbjsoU.png)
規格樣式
樣式 | In Line | Off Line |
---|---|---|
膜厚範圍 | 0.7~300 μm | 0.7~300 μm |
量測幅寬 | 500 mm~最大 10 m | 250 mm |
量測間隔 | 10 ms~ | 10 ms~ |
尺寸(W×D×H) | 81×140×343 mm | 459×609×927 mm |
重量 | 4 kg(量測頭部分) | 60 kg |
電源 | AC100 V±10% 125VA | AC100 V±10% 125VA |
Off Line樣式 |
![LineScan OffLine Fig W600 LineScan OffLine Fig W600](https://www.otsuka-tw.com/upload/more_info_b/ALL_more_info_22D03_tPbxeM7dxr.png)
In Line樣式 |
![LineScan 1head name Fig h400 LineScan 1head name Fig h400](https://www.otsuka-tw.com/upload/more_info_b/ALL_more_info_22D03_NYwnigPUta.png)
![LineScan 3heads name Fig h400 LineScan 3heads name Fig h400](https://www.otsuka-tw.com/upload/more_info_b/ALL_more_info_22D03_k7wZ8flYBp.png)
量測範例
![LineScan OffLine 測定から解析 W1280 LineScan OffLine 測定から解析 W1280](https://www.otsuka-tw.com/upload/more_info_b/ALL_more_info_22D04_gxtKQ9htyv.png)
