依據歐盟施行的個人資料保護法，我們致力於保護您的個人資料並提供您對個人資料的掌握。 我們已更新並將定期更新我們的隱私權政策，以遵循該個人資料保護法。請您參照我們最新版的 隱私權聲明。
本網站使用cookies以提供更好的瀏覽體驗。如需了解更多關於本網站如何使用cookies 請按 這裏。
27Jan.2022
粒徑界達電位
【界達電位粒徑分析儀】材料分散性與分散安定性
『分散性』與『分散安定性』 |
|---|
分散性是以粒徑觀察，是分散完成後的效果，從聚集狀態變成分散狀態。
分散安定性是以界達電位觀察，分散完成後的產品能維持多久的穩定時間不回到團聚狀態。
分散性與分散安定性
-

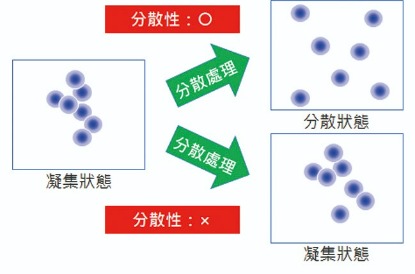

分散性
一次粒子的粒徑大小、是否有凝集物、分布的比例。
當我們將一個樣品進行分散處理後，將原來樣品從凝集狀態改變為分散狀態。
以粒徑(Particle size)觀察。 -

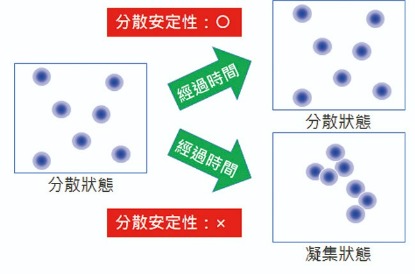

分散安定性
界達電位的大小。
微粒子從分散狀態，經過時間後是否會重新回到凝集狀態。
以界達電位(Zeta potential)觀察。
實際例子 |
|---|
我們或許可以用一些物理性方法，讓樣品短時間內達到分散狀態，但是界達電位是左右一個樣品經過長時間下是否會回到凝集狀態的重要關鍵，一般來說是以界面活性劑等等進行化學方法分散。

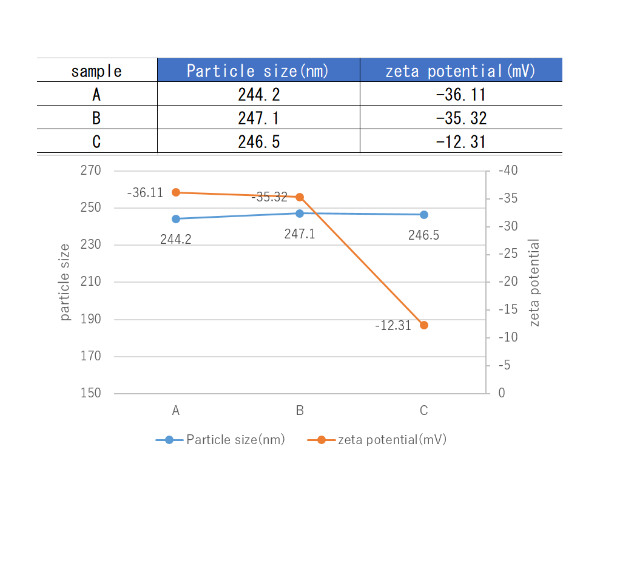

下面是一個無機氧化物樣品，其中ABC三種樣品差異是裡面添加的添加劑濃度不一樣，我們在觀察粒徑可以看到三種樣品的粒徑分布幾乎是沒有差異的。但是量測界達電位時C樣品遠小於AB兩種，在經過一段時間以後可以看到C樣品重新凝集。
分散性量測 奈米粒徑量測原理:動態光散射(DLS) |
|---|
有所需樣品量少(最少約數uL)，量測速度快(約一分鐘以內)等等優點。被廣泛運用於材料開發中奈米級粒子的粒徑檢測方法。
動態光散射(DLS)原理概要說明
溶液中的粒子會依據粒徑大小產生不同程度的布朗運動。小粒子的布朗運動較快，大粒子則反之。
當光照射在這些粒子上會產生散射光，小粒子的散射光強會劇烈變動，大粒子則會緩慢變化。
利用這些變化波動，可量測溶液中粒子的大小。
動態光散射光子相關計種類與ISO方法
上面提到動態光散射是利用光強度的變化量來進行量測，具體的作法如下所示。
機台會將因為布朗運動產生的散射強度變化，轉換為自相關函數，之後再轉換成粒徑分佈。
此方法符合ISO 22412:2017(早期為ISO13321:1996 以及 ISO 22412:2008，後來兩種ISO方法合併為ISO22412:2017)。
光子相關計還分為線性以及Log兩種，早期機台以線性相關為主，後續機台皆陸續轉換成Log相關。採用Log相關可使自相關函數的數據處理範圍更寬，可以較好量測到大粒子(微米以上的粒徑)。
動態光散射與其他粒徑分析方法比較
DLS方法主要應用粒徑範圍為奈米等級~跨到一些微米等級的粒徑分析，量測簡便快速。更多與其他方法比較可以參考本站文章。
📖粒徑分析基本觀念，現行6種粒徑量測原理及方法完整說明→
動態光散射的粒徑分析結果
使用動態光散射後，會得到許多描述該結果的平均粒徑、粒徑分佈、D50...等等結果，每一種結果都有自己代表的意思。如何看懂一份動態光散射量測結果報告，詳細看法可參考本站文章。
📖粒徑分佈圖怎麼看？完整解讀定義與曲線，明白技術運用在哪裡！→
分散安定性量測 界達電位量測原理:電氣泳動光散射(Laser Doppler) |
|---|
電氣泳動光散射法原理概要

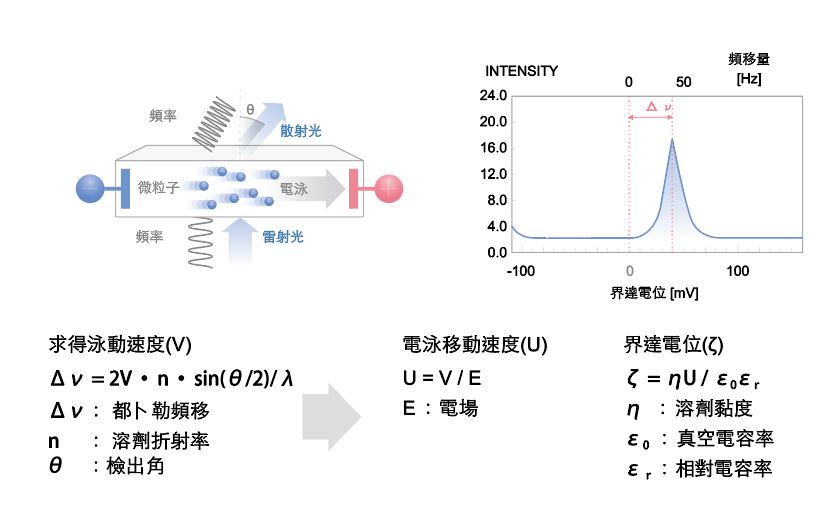

對溶液中的粒子施加電場， 帶有電荷的粒子會產生電泳動， 藉由觀測此電泳動可以求得界達電位與電泳動遷移率。此方法以粒子電泳時，產生的都卜勒效應使入射光的頻率產生改變，藉由分析頻差可求得粒子的泳動狀況，進一步得到界達電位結果。
界達電位量測中會產生的電氣滲透流
理想狀態下，我們可以直接量測粒子運動軌跡，直接求得zeta potential，實際上卻有一些技術需要克服。在水或是溶劑中，除了我們要量測的粒子本身外，以水為例還有H+及OH-等離子存在。
因為管壁是帶負電材質的關係，H+等正離子會往管壁聚集。這些離子在通入電場後會產生自己的運動軌跡
實測Cell內數點的電氣泳動，以森・岡本公式實際解析電滲流，求得不受電滲流的靜止面的真正移動度。
因此樣品的吸附或沉澱等現象，造成非對稱電氣泳動結果，也可以得到高精度、高再現性的結果。
更多詳細說明請參考本站文章。
📖界達電位量測原理介紹，固態樣品表面電位(surface zeta potential)量測方法與實踐→
相關產品
其他相關訊息
-
19.Oct.2022粒徑分佈圖怎麼看？完整解讀定義與曲線，明白技術運用在哪裡！
-
01.Aug.2022粒徑分析基本觀念，現行6種粒徑量測原理及方法完整說明
