DLS、SEM電子顯微鏡數值差異大嗎？4大因素告訴你，完整比較看這邊！

目錄 1.DLS、SEM有何不同？電子顯微鏡差異在哪裡？   a.DLS（動態光散射）量的是「流體動力學直徑」   b.SEM（電子顯微鏡）量的是「物理直徑」   c.為什麼DLS數值通常比SEM大？ 2.DLS、SEM電子顯微鏡測量結果不同？數值差異因素有哪些？   a.物理定義差異：流體動力學粒徑 vs. 物理粒徑   b.統計權重邏輯差異：強度加權 vs. 數量加權   c.量測環境與代表性的差異   d.樣品前處理與聚集狀態影響 3.DLS、SEM電子顯微鏡差異比較分析 4.DLS＋SEM雙技術搭配更精準：奈米粒徑實際案例解析 5.DLS、SEM電子顯微鏡哪個好？了解比較差異才能買對！

在奈米材料的研發與品管過程中，「粒徑大小」始終是最核心的指標之一。但實務上，研究人員常會遇到一個疑問：「為什麼同一個樣品，用動態光散射（DLS）測得是100nm，換成電子顯微鏡（SEM）卻只有70nm？」究竟哪個才是正確的數值？接下來，本文將帶大家深入了解這兩種粒徑分析技術的差異，幫助你更準確地解讀數據、選擇最適合的檢測方法！


DLS、SEM有何不同？電子顯微鏡差異在哪裡？

根據大塚科技《粒徑分析基本觀念，現行6種粒徑量測原理及方法完整說明》指出，兩者量測的「目標」其實從根本上就不一樣，這也是為什麼同一批樣品，數值常常出現差距的原因。


DLS（動態光散射）量的是「流體動力學直徑」

DLS（Dynamic Light Scattering）測得的是「流體動力學直徑（Hydrodynamic Diameter）」。它透過觀察溶液中粒子的布朗運動，並利用Einstein–Stokes公式推算粒徑大小。需要特別注意的是，粒子在液相中是會與周圍溶劑分子、離子形成吸附層，也就是常說的水合層。DLS測到的，其實是包含這層「外衣」在內的整體運動範圍。


SEM（電子顯微鏡）量的是「物理直徑」

SEM（Scanning Electron Microscope）提供的是粒子的「影像資訊」。電子束直接照射在乾燥後的粒子核心（Core）上，所量測的是固態狀態下的幾何邊界，也就是所謂的物理直徑。

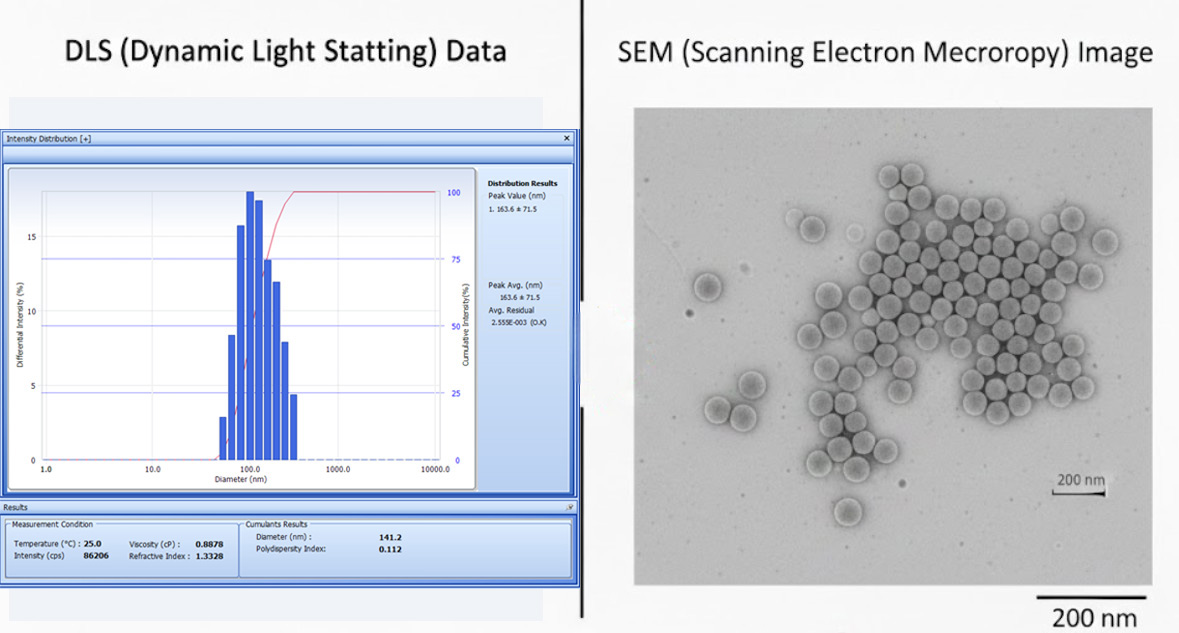

為什麼DLS數值通常比SEM大？

由於DLS測的是「在液相中運動時的有效直徑」，包含表面吸附層；SEM測的是「乾燥後的核心幾何尺寸」，只看實體邊界。因此，DLS的數據通常會略大於SEM。這並不是儀器準確度的問題，而是量測原理與環境條件本質不同所導致的結果。理解這一點，就能更精準地判讀粒徑數據，也能避免在研發與品管過程中誤判材料特性。


DLS、SEM電子顯微鏡測量結果不同？數值差異因素有哪些？

在奈米粒徑分析中，DLS與SEM出現數值落差其實非常常見。
重點不在於哪一台儀器「比較準」，而是兩者在量測邏輯、物理定義與統計方式上本質就不同！


1. 物理定義差異：流體動力學粒徑 vs. 物理粒徑

• DLS（流體動力學粒徑）： DLS量測的是粒子在液體中運動時產生的「擴散係數」。粒子表面通常會吸附一層溶劑分子或界面活性劑（吸附層），且若粒子帶電，周圍還會形成一層穩定的離子雲（電雙層）。DLS計算出的粒徑是包含這層「水合外衣」在內的整體球體當量直徑。
• SEM（物理粒徑）： SEM量測的是粒子的物理邊界。樣品在量測前必須經過乾燥處理，並置於真空環境中。此時，液相中的吸附層與電雙層會消失，電子束直接打在固體核心上成像。因此，SEM測得的通常是粒子「核心 (Core)」的真實物理大小。

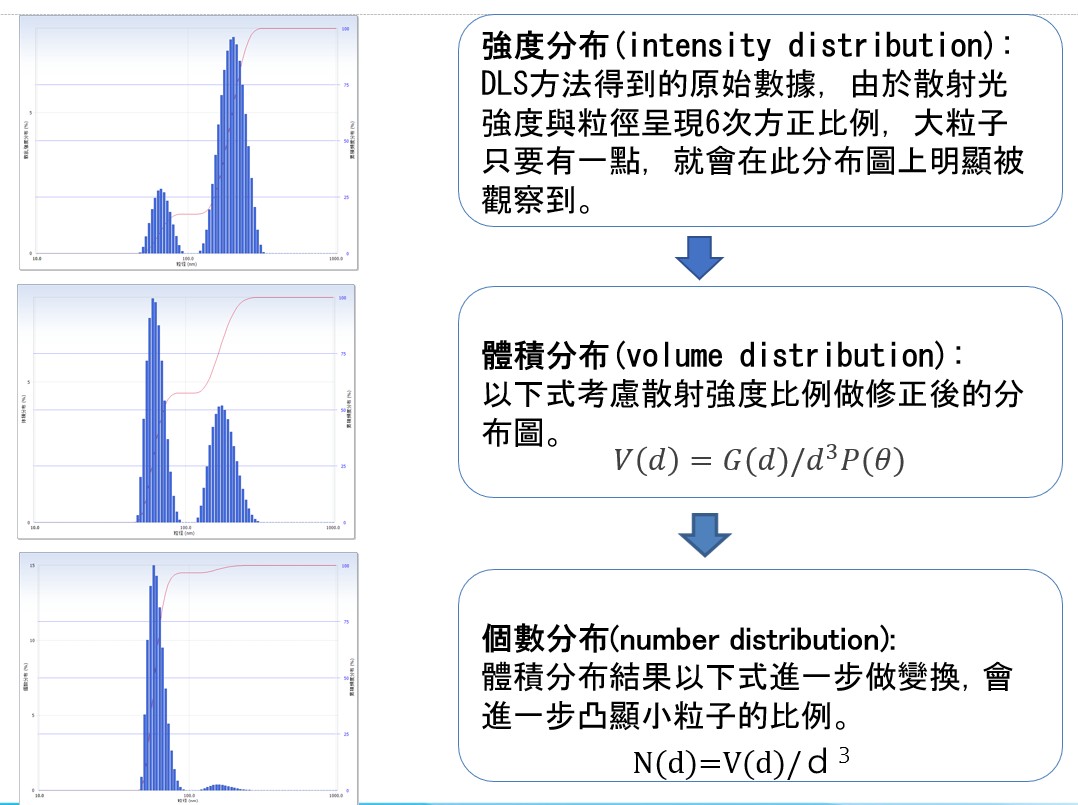

一般而言，SEM結果會略小於DLS量測結果。此外，DLS也可以由強度分布轉換為體積分布或個數分布，在一定程度上貼近SEM量測結果。



2. 統計權重邏輯差異：強度加權 vs. 數量加權

• DLS 為「強度加權（Intensity-based）」： 根據瑞利散射（Rayleigh Scattering）原理，散射光強度與粒徑的6次方成正比。也就是說，如果樣品中有1個100nm的聚集顆粒和100萬個1nm的粒子，DLS看到的強度訊號會被那個大顆粒主導，而這使得DLS對微量聚集極其敏感。
• SEM 為「數量加權（Number-based）」： SEM是透過影像「看一個、算一個」，對於儀器來說，大顆粒與小顆粒在數量統計上的地位是平等的。因此，SEM的平均值更能代表粒子核心的數量分布。

3. 量測環境與代表性的差異

• 量測環境：DLS在液相中量測，能反映粒子在溶劑中相互排斥或吸引的「分散狀態」；SEM在真空固相中量測，乾燥過程有時會導致粒子產生人工聚集（Artifacts），這也可能造成影像觀察到的狀態與液相現狀不符。
• 代表性：DLS一次偵測數百萬個粒子的布朗運動，具備極佳的統計代表性；SEM則取決於拍攝視野內的數百個顆粒，若取樣不均，容易產生偏差。

4. 樣品前處理與聚集狀態影響

• DLS（低干擾、看聚集）：前處理簡單（通常僅需稀釋），能真實反映粒子在液體中是否產生二次聚集。
• SEM（高干擾、看一次粒子）：前處理較繁瑣（需稀釋、滴乾、噴金）。在滴乾過程中，液體的表面張力常會強迫粒子聚攏，形成「人工聚集（Artifacts）」，這可能導致觀察到的狀態與原始液態環境完全不同。

簡單來說，DLS告訴你粒子在水（溶劑）裡「活動起來像多大」，而SEM告訴你粒子「長得實際上多大」。在大塚科技的技術方案中，我們建議研發者將兩者搭配使用：利用DLS的PDI（多分散指數） 來監控整體的穩定性與聚集趨勢，再以SEM輔助確認一次粒子的真實形貌，從而獲得最完整的奈米特性數據。


DLS、SEM電子顯微鏡差異比較分析

比較項目	DLS 動態光散射	SEM 電子顯微鏡
量測原理	布朗運動導致的散射光強度變化	電子束掃描成像（影像分析）
物理意義	流體動力學粒徑（核心 + 吸附層）	幾何尺寸（僅核心直徑）
統計權重	強度加權（Intensity）：對大顆粒極敏感 也可以提供其他加權種類	數量加權（Number）：以顆粒數計
量測環境	液相（懸浮液、溶液）	固相（高真空、需乾燥）
優點	量測快速（約1分鐘內） 統計代表性極佳 非破壞性、前處理簡單	可觀測一次粒子形貌（形狀） 解析度極高 可直接觀察粒子表面特徵
缺點	無法得知粒子形狀（假設為球形） 易受雜質（如灰塵）干擾	可觀測一次粒子形貌（形狀） 解析度極高 可直接觀察粒子表面特徵
適用範圍	奈米粒子分散性監控、穩定性評估、Zeta 電位分析	粒子形貌鑑定、表面修飾確認、結構分析

DLS＋SEM雙技術搭配更精準：奈米粒徑實際案例解析

在奈米材料的特性表徵中，DLS與SEM並不是「二選一」的關係，而是彼此技術互補。
在實務的失效分析（Failure Analysis）中，若只依賴單一數據來源，往往容易誤判問題本質。
以大塚科技協助客戶進行材料異常分析的經驗來看，最常建議的標準流程如下：

STEP1. 利用DLS進行宏觀的「全局篩選」

首先，使用大塚科技的ELSZneo奈米粒徑分析儀對液態樣品進行量測。

• 關注指標：PDI (多分散指數)。
• 結果分析：如果測得平均粒徑為150nm且PDI值大於0.3（代表分布較寬），這顯示樣品在液體中並非完美單分散，可能存在聚集現象。DLS的優勢在於它量測了數百萬個粒子，提供了具備統計代表性的「全局視野」。

STEP2. 利用 SEM 進行微觀的「形貌驗證」

為了找出 PDI 過高的原因，接著將樣品製備後進行 SEM 拍攝。

• 觀察重點：一次粒子 (Primary Particle) 的真實形貌。
• 結果分析：

情況A	情況B
影像顯示粒子都是90nm的漂亮球形，但有許多「成團」堆疊；這代表DLS的150nm來自二次聚集，可能需要調整分散劑比例或超音波處理時間	影像顯示粒子外觀不規則（如長條狀），由於DLS假設粒子為球體，不規則形狀會導致流體動力學計算偏差，這代表DLS數據的偏移是來自形狀因素

如果只看SEM，你可能會被幾張漂亮的照片誤導，以為全域都很均勻；如果只看DLS，你永遠不知道數據偏大是因為粒子長歪了，還是因為它們抱在一起。只有搭配使用，才能建構出最完整的樣品全貌。

DLS、SEM電子顯微鏡哪個好？了解比較差異才能買對！

在奈米尺度的研發世界裡，「選對工具」比「買最貴設備」更重要。DLS與SEM並沒有絕對的優劣之分，真正的關鍵在於你的樣品目前是液相還是固相？你需要的是穩定性數據，還是結構性的證據？建議企業應根據「樣品的物理狀態」與「數據的最終用途」來進行設備選擇：


依量測目的選擇：穩定性 vs. 結構分析

• DLS（動態光散射）：如果你需要監控樣品的分散穩定性、觀察粒子在液體中的受體行為（如：藥物載體在生理鹽水中的變化），或是需要大數據量的品質控管（QC）。DLS能在極短時間內提供具有統計意義的平均粒徑與PDI分散指數，是製程優化的首選。
• SEM（電子顯微鏡）：如果你處於新材料開發初期，需要確認粒子的幾何形狀（如：球形、棒狀、多角形）、表面孔隙或核心真實尺寸。當樣品配方已經固定，需要提供直觀的「影像證據」供學術發表或專利申請時，SEM是不可或缺的視覺工具。

常見3大情境的推薦路徑

應用情境	建議技術	原因說明
半導體拋光液（CMP Slurry）大顆粒監控	優先使用DLS	CMP漿料中的微量聚集體是造成晶圓刮傷的主因；DLS採強度加權，對大顆粒極為敏感，能快速偵測隱藏的聚集風險，比SEM更適合即時監控
奈米金屬粉末形貌鑑定	搭配SEM	金屬粒子在乾燥過程相對穩定，透過顯微影像可確認結晶形狀與表面特徵，有助於分析其催化或材料性能
高濃度原液（油墨、碳材分散液）量測	選擇具備「背向散射技術」的DLS儀器	傳統DLS需高度稀釋，可能破壞樣品原始平衡；專為高濃度設計的背向散射系統可直接量測原液，避免前處理誤差

大塚科技深耕光學檢測逾50年，針對奈米粒徑與界面電位分析，我們提供業界頂尖的解決方案，幫助你在數據解讀上不再迷惘。推薦產品為：

• ELSZneo 系列：旗艦型奈米粒徑 & Zeta 電位分析儀：具備多角度量測功能與極高感度，能有效區分一次粒子與聚集體，是與 SEM 數據進行比對校正的最佳基石。



• 多檢體奈米粒徑分析儀：獨家光學設計，無需稀釋樣品，直接觀測最真實的液相物理狀態，省去繁瑣的前處理誤差。

欲了解更多關於各種粒徑量測原理的深入比較，歡迎閱讀我們的技術專欄！
