MPRT-2000

動態畫面反應時間檢測儀MPRT-2000

動態畫面特性量測設備(MPRT-2000)為目前業界主流的量測設備,內建自動追蹤偵測CCD,藉由模擬人類眼球移動方式進行各種顯示器之高精度量測可更貼近於人類的真實視覺。量測方式符合VESA FPDM2 update ; IEC ; ICDM相關規範,可廣泛運用於各種顯示器驅動方法、圖像處理、顯示器研發用途。近年來也成為各大電競顯示器MPRT指定量測機種。

量測項目

  • Moving picture blurred edge time (BET)
  • Moving Picture blurred edge width (BEW)
  • Moving picture response time (MPRT)
特長
⦿採用模擬人類眼球移動方式的動態追蹤型CCD,更貼近於人類的真實視覺
⦿以獨創的演算法確立時間軸的標準,便於在各種顯示器之間進行比較
⦿包括在樣品的動畫顯示過程,所有量測與分析的步驟均由電腦所控制,操作容易、上手簡單
⦿任何點陣圖畫素的動態畫面特性評價
⦿黑白、彩色兩種規格的CCD,對應大小尺寸面板

功能一覽
⦿動態畫面模糊量測型(搭載輝度專用CCD)・VESA FPDM2 update規格
⦿動態畫面色度量測型(搭載彩色專用CCD)・顯示器RGB元件的動態畫面反應特性
                                                           ・可另行使用輝度計補正,變更成輝度、色度的動態畫面反應曲線
⦿小型面板機型(搭載輝度/彩色專用CCD)     ・對應2吋以上的顯示器・可搭配專用平台測量
⦿中~大型面板機型(搭載輝度/彩色專用CCD)

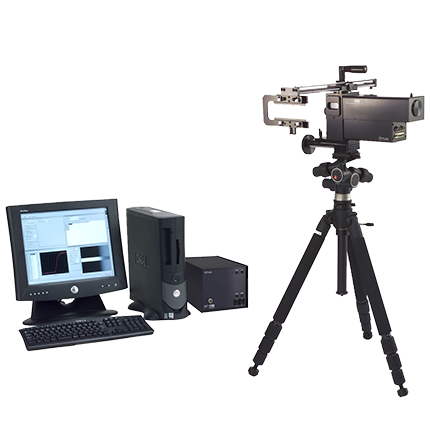

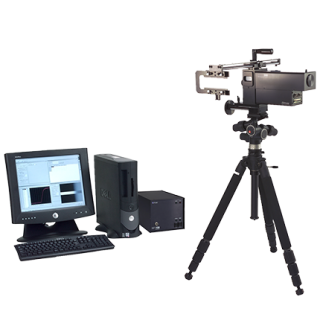

MPRT裝置構成

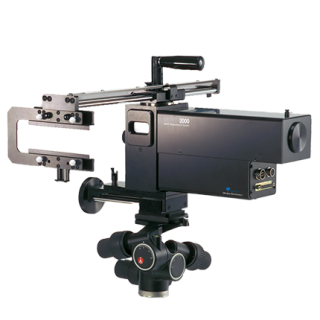

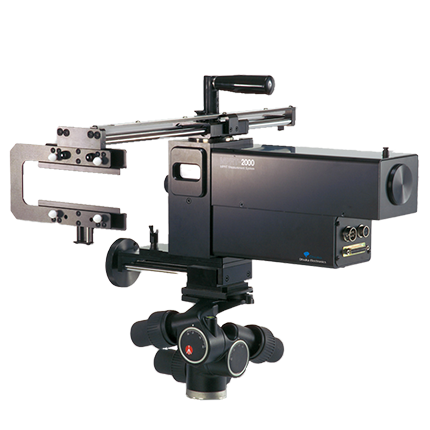

  動態畫面反應時間檢測儀MPRT-2000
亮度量測範圍 0.1 cd/m2 以上
Galvano掃描追蹤性能※1 1 ms 以下
動態畫面顯示速度※2 1 ms 以下
MPRT再現性※3 ± 1% 以內(不包括L0-L1、L1-L0的組合)
動態畫面反應曲線 10 bit / ・顯示器發光強度的動畫反應曲線 / ・輝度、色度的動畫面反應曲線
檢測儀主機尺寸 285(W) × 90(D) × 165(H) mm
檢測儀主機重量 4kg
信號控制器 MP-200
控制器尺寸 90(W) × 165(D) × 285(H) mm
信號產生器(選配項目) VG-848(Astrodesign製品),或其它可替代產品
量測數據處理設備 一般電腦設備(PC/AT 互換機)、電腦螢幕、印表機

※1視樣品色階255-0或0-255較快的一方,以8pixel / frame的速度移動。
      1/7.5、1/15、1/20 sec的曝光時間取樣畫面。100pixel為一個單位,解析亮度10~90%的最大及最小差。
※2視樣品色階255-0或0-255的動態畫面糢糊時間較快的一方,以8、12、16 pixel / frame的速度移動。
      曝光時間1/20sec取樣畫面,100pixel為一個單位,解析亮度10~90%的最大及最小差。
※3曝光時間1/20 sec取樣畫面,移動速度8pixel / frame,共計10次的BET量測平均值(MPRT)。
      10次MPRT的標準偏差平均值以百分比顯示。

MPRT量測原理

MPRT量測流程

動態畫面反應曲線

  item_0006mprt2000_sub003 反応曲線 W600

動態畫面模糊時間的3D顯示

  item_0006mprt2000_sub004 3d W600

動態模糊時間的結果(MPRT)

  item_0006mprt2000_sub005 mprt W600

點陣圖的動態畫面捲動影像

  item_0006mprt2000_sub006 点陣 w600

technical article

技術文章

  • 電競顯示器的MPRT規格是什麼?
    03Mar.2022

    電競顯示器的MPRT規格是什麼?

    MPRT(Moving Picture Response Time)量測方式是根據"液晶板本身反應速度"以及"畫面張數"這兩項指標共同測試以測得最貼近人類實際感受到的反應時間。
