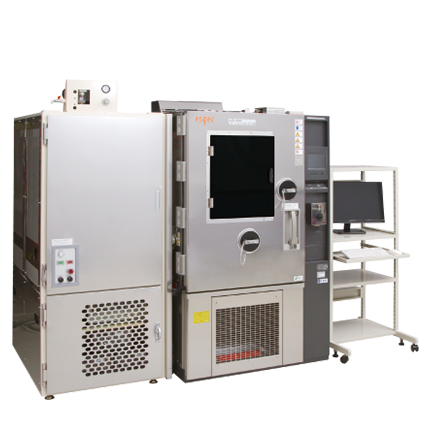

LCD series

顯示器面板&模組檢測設備LCD series

可依據所測量的光電特性、溫度特性評價LCD面板顯示性能(可在-35℃ ~ 90℃)

⦿支援視角80°的360°視角錐測量(Viewing Cone)
⦿穿透率-電壓(V-T curve):可變更設定參數
⦿對比率:X-Y位置座標量測 相關
⦿反應時間:投光、受光角度 相關
⦿光譜分析:迴轉角度相關
⦿色度、光度、色差:LCD驅動波形相關
⦿ 3次元分析:溫度相關

量測項目

  • V - T characteristic (Voltage, Viewing angle, Rotation)
  • Response time
  • Contrast ratio (Voltage, Viewing angle Rotation)
  • Chromaticity / Brightness / Color difference

產品特色

產品特色
◦可依據所測量的光電特性、溫度特性評價LCD面板顯示性能
◦可在-35℃ ~ 90℃的環境下,支援視角80°的360°視角錐測量(Viewing Cone)

量測項目
◦Light intensity  ◦Contrast ration  ◦Response time  ◦Chromaticity (XYZ)  ◦Spectrum
lcd axes angle Fig



量測可變項目
驅動電壓/投光角度/受光角度/迴轉角度/XY座標系/溫度(-35~90度)
lcd5200 構成図 T2ヌキ W1280x874


量測範例

Response time
lcd data screen all 4 resp H640
V-T
lcd data screen all 3 vt H640
Contrast ratio / ISO Contrast
 lcd data screen all 1 cont H640  lcd data screen all 2 cont iso H640

Spectrum and Chromaticity (XYZ)
  lcd data screen all 5 chro H640   lcd data screen all 6 chro H640







產品規格


型式 LCD-5200
恒溫槽溫度範圍 -35℃ ~ 90℃
樣品對應尺寸 240 × 220mm
量測口徑 φ0.03、0.1、φ0.5、φ0.7、φ3、φ10(mm)
檢測器 多通道分光光譜儀、PMT(光電子倍增管搭配Y視感度濾光片)
量測平台移動行程 X:±80mm / Y:±70mm / Z:0 ~ -50mm
量測平台迴轉角度 0 ~ 180°
投光角度(θs) ± 70°(穿透、反射量測時)
受光角度(θr) ± 70°(量測口徑:φ0.03mm, φ0.1mm)
± 80°(量測口徑:φ0.7mm, φ3mm)
驅動裝置輸出頻道 最大4ch
驅動裝置輸出電壓範圍 0 ~ ±50V
驅動裝置周波數範圍 DC ~ 1MHz
