半導體量測設備怎麼選？4大常見應用情境，完整解析讓你知！

目錄 1.半導體量測設備是什麼？量測與檢測哪裡不同？ 2.半導體量測設備為什麼重要？應用情境有哪些？ 3.半導體量測設備怎麼選？6大評估重點看這邊！ 4.Inline與Offline半導體量測設備有何差異？ 5.半導體量測設備推薦

從晶圓研磨、薄膜沉積到CMP製程，半導體量測設備可協助取得晶圓厚度、薄膜厚度與均勻性等數據。然而，不同材料、晶圓尺寸與產線配置，適合的量測設備條件也不盡相同。半導體量測設備究竟該怎麼挑選？本文將整理常見設備功能、應用方式與導入重點，並深入比較Inline與Standalone的差異，協助你更快速找到符合製程需求的量測方案！

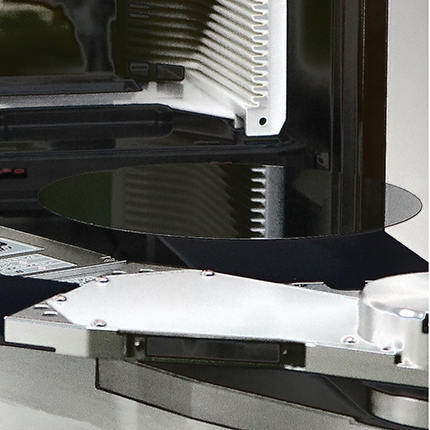

圖.半導體量測設備


半導體量測設備是什麼？量測與檢測哪裡不同？

在半導體製造過程中，「量測」與「檢測」經常被一併提及，但兩者在功能定位與數據應用上，其實有明顯差異。半導體量測設備主要用於取得厚度、膜厚與均勻性等數據，協助工程師掌握製程狀況；檢測設備則著重於找出晶圓表面的瑕疵與缺陷。


量測（Metrology）：專注於物理數值的精準度

半導體量測設備的主要任務，是取得晶圓實體的物理參數，例如：晶圓基板厚度（Wafer Thickness）、薄膜厚度（Film Thickness）、幾何平整度與膜厚均勻性（Uniformity／Mapping）。量測設備提供精確的量測數據（nm或μm等單位），作為工程師調整沉積時間、研磨壓力與蝕刻速率等製程參數的重要依據。

檢測（Inspection）：專注於瑕疵與缺陷的捕捉

檢測設備主要用於尋找晶圓表面的非預期缺陷，例如：微塵顆粒（Particle）、刮傷（Scratch）、圖案斷線或孔洞（Void）等，並針對瑕疵進行定性與定位判定。
也就是說，檢測是在確認「有沒有瑕疵」，量測則是在判斷「尺寸與厚度對不對」。透過高精度的量測設備，才能進一步掌握各層結構的厚度與均勻性，降低後續元件電性異常或結構失效的風險。


半導體量測設備為什麼重要？應用情境有哪些？

在半導體製程中，晶圓厚度與薄膜厚度不只是規格數據，更會影響後續製程穩定性、元件效能與產品良率。從晶圓研磨、薄膜沉積、CMP平坦化，到化合物半導體材料製造，都需要透過半導體量測設備取得精準數據，即時確認製程狀態，並作為後續調整的依據。以下整理4個常見應用情境：


1. 晶圓研磨與薄化（Wafer Grinding & Thinning）

隨著3D IC、TSV（矽貫通孔）及Fan-Out（扇出型封裝）等先進封裝技術普及，晶圓逐漸朝更薄的方向發展，部分厚度甚至低於50 μm。若研磨過程中厚度控制不佳或均勻性不足，容易造成晶圓翹曲（Warping）或破片，也可能影響後續打線與堆疊品質。因此，透過半導體量測設備即時確認晶圓厚度，是確保研磨製程穩定的重要一環。


2. 薄膜沉積（Film Deposition：CVD／PVD／ALD）

利用CVD、PVD或原子層沉積（ALD）製程，在晶圓表面形成二氧化矽（SiO₂）、氮化矽（Si₃N₄）、高介電常數（High-k）材料或金屬導電層時，薄膜厚度會影響元件的電容、耐壓及阻抗等特性。因此，量測設備除了需要具備亞奈米（Sub-nanometer）等級的量測能力，也必須快速完成全片膜厚分布（Mapping）分析，確認整片晶圓從中心到邊緣的膜厚均勻性。


3. 化學機械研磨後確認（Post-CMP Verification）

CMP（Chemical Mechanical Planarization）製程主要用於去除多餘材料，使晶圓表面達到奈米級平坦化。若研磨過度（Over-polishing），可能損傷下方電路；研磨不足（Under-polishing），則可能殘留多餘導體而造成短路。透過CMP後的薄膜厚度與殘留厚度量測，可驗證平坦化效果，並作為調整研磨液與拋光墊等製程條件的重要依據。


4. 化合物半導體材料管理（Compound Semiconductors：SiC／GaAs／GaN）

碳化矽（SiC）、砷化鎵（GaAs）及氮化鎵（GaN）等第三代半導體材料，具有高硬度、高脆性及高折射率等特性，材料成本也相對較高。因此，無論是基板厚度或外延層（Epitaxial Layer）膜厚，都需要精準量測與控管，才能提升高功率、高頻元件的製程穩定性，並兼顧產品良率與生產成本。



半導體量測設備怎麼選？6大評估重點看這邊！

導入半導體量測設備時，除了量測精度之外，還需要考量晶圓尺寸、材料特性、產線節拍與自動化需求。若設備規格無法符合現有製程需求，後續整合、量測效率與產能都可能受到影響。以下整理導入半導體量測設備時常見的6大評估重點：


評估項目	考量重點
Wafer尺寸與兼容性	設備應能支援廠內目前及未來使用的晶圓尺寸，例如：2吋、4吋、6吋、8吋、12吋，以及先進封裝常見的FOPLP（扇出型面板級封裝）大尺寸基板
材料類型與光學特性	是否可量測透光、半透光或多層膜結構，並對應Si、SiC、GaAs、SiO₂、Photoresist（光阻）等不同材料。設備的光學模組與折射率演算法需具備足夠的適應能力，才能維持量測準確度
量測速度與產能（WPH）	產線講求高效率，設備除了要具備高精度，也需要兼顧量測速度。例如單點量測可在數秒內完成，並支援高速Mapping掃描，以提升WPH（Wafers Per Hour）與整體生產效率
非接觸式量測技術	建議採用光學非接觸式量測技術，例如：分光干涉法，避免探針接觸晶圓表面，降低刮傷、污染或影響微細圖案的風險
自動對位與高精度平台	是否配備高精度X-Y-θ自動對位（Auto Alignment）系統，可在每次載入晶圓時快速完成定位，提升量測一致性，同時降低人工操作誤差
產線整合與自動化需求	是否符合潔淨室使用需求，並支援SECS／GEM通訊協定、Load Port自動載板及機械手臂整合，讓設備更容易串接既有產線，滿足智慧工廠（Smart Factory）的自動化需求

實際導入半導體量測設備時，除了比較量測規格，也建議一併評估設備與既有產線、自動化系統及未來擴充需求的相容性，才能兼顧量測效率、製程穩定性及後續維護便利性。



Inline與Offline半導體量測設備有何差異？

半導體量測設備依照導入方式與使用情境，大致可分為 Standalone（Offline，離線量測）與 Inline（線上量測）兩種類型。兩者的差異主要在量測時機、數據回饋速度與產線整合方式，企業可依製程需求、自動化程度及使用情境，選擇適合的導入方案：

比較項目	Standalone／Offline 離線量測	Inline 線上量測
設備架構	採獨立機台形式運作，通常設置於品管區、研發實驗室或產線旁的抽測站	量測模組直接整合至研磨機、CMP機台、鍍膜設備內部，或設置於Load Port 載台前段
量測時機	晶圓完成加工後，再送至量測設備進行抽測或品質確認	可於晶圓加工過程中，或加工完成後即時取得量測數據
主要優勢	操作彈性高，可進行高精度、多角度及複雜多層膜的全片Mapping量測	數據回饋速度快，可即時監控製程狀況，並降低異常晶圓持續產出的風險
適合情境	適合產品研發、製程配方（Recipe）建立、參數調校及定期品質抽驗	適合量產線、自動化製程、100%全檢，以及需要即時製程監控的應用
數據回饋	量測結果需待晶圓送至抽測站後才能取得，數據回饋可能存在時間差	可將量測數據即時回傳至主控系統，配合 Run-to-Run（R2R）控制調整製程參數
產線整合	可獨立使用，導入方式較單純，適合研發與品管單位	需與加工設備、自動搬送系統及主控系統進行整合



TE Series可依需求對應Inline或Offline導入方式

實際規劃半導體量測設備時，不一定只能在 Inline 與 Offline 之間擇一。以大塚科技 TE Series 為例，可依製程與產線配置規劃不同導入方式，既能作為Standalone機台進行高精度晶圓厚度與薄膜厚度量測，也可整合至 Inline 自動化產線，滿足研發、品質抽驗與量產監控等不同需求。


半導體量測設備推薦

若有晶圓厚度、薄膜厚度及均勻性等量測需求，在選擇半導體量測設備時，除了量測精度，也建議評估設備是否能兼顧量測速度、晶圓尺寸、自動化整合及未來產線擴充需求。大塚科技推出的TE Series 晶圓厚度與產線上膜厚量測設備，便是針對半導體前段製程、先進封裝及研發應用所設計的光學量測方案，可滿足不同製程階段的量測需求。


TE Series 產品特色

項目	說明
量測原理	採用分光干涉式（Spectral Interference）非接觸式光學量測技術
支援尺寸	可對應2吋至12吋晶圓，亦可客製支援FOPLP（扇出型面板級封裝）基板
量測速度	最快約1秒即可完成單點量測，並支援高速 Mapping 掃描
量測項目	整合晶圓基板厚度（SF-3 模組）與薄膜厚度（OPTM 模組）量測
設備架構	可作為Standalone獨立機台使用，也可依需求整合至 Inline 自動化產線
定位能力	配備高精度X-Y-θ自動對位平台，提升量測一致性

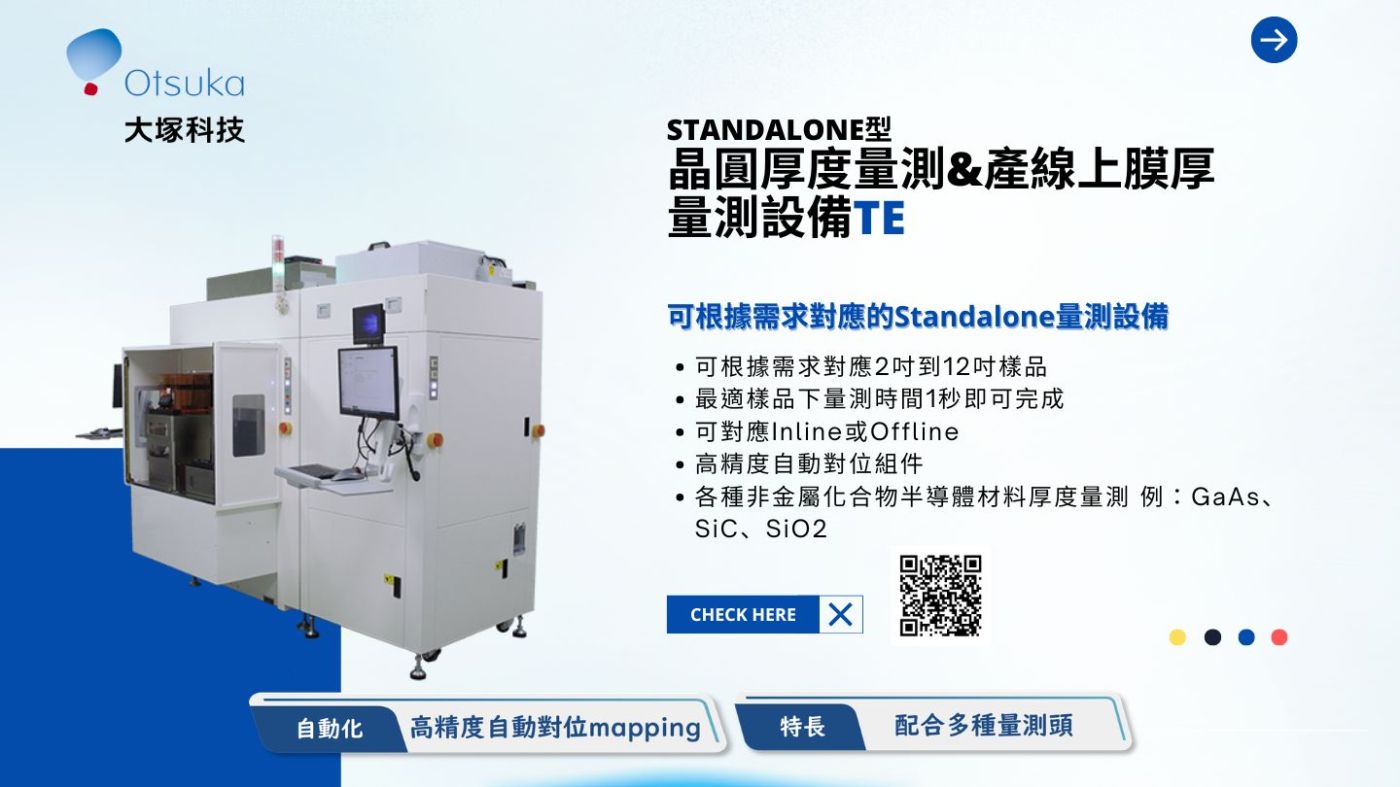

一台設備整合晶圓厚度與薄膜厚度量測

TE Series 整合大塚科技 OPTM 顯微分光膜厚儀與 SF-3 分光干涉式晶圓測厚儀的核心技術，可同時滿足晶圓基板厚度與薄膜厚度的量測需求。無論是矽（Si）、碳化矽（SiC）、砷化鎵（GaAs）等基板厚度，或二氧化矽（SiO₂）、光阻及氮化物等薄膜，都能提供穩定且高精度的量測結果。

https://www.otsuka-tw.com/product-detail/TE/

• 高速量測，提升產線效率：採用非接觸式分光干涉量測技術，在適當的量測條件下，最快約1秒即可完成單點量測，並搭配高速Mapping掃描平台，快速建立全晶圓厚度分布，協助提升產線檢測效率（WPH）。
• 滿足研發與量產的不同需求：TE Series可依不同應用情境規劃設備架構。除了可作為Standalone機台進行產品開發、製程驗證與品質抽驗，也能依客戶需求整合至Inline自動化產線，搭配高精度X-Y-θ自動對位系統，滿足即時量測與製程監控需求。

找到適合製程需求的半導體量測設備

從晶圓研磨、薄膜沉積、CMP製程到先進封裝，不同製程都有對應的量測需求。選擇半導體量測設備時，除了確認晶圓厚度與薄膜厚度的量測能力，也建議一併評估晶圓尺寸、量測速度、自動化整合及未來擴充需求，才能提升製程穩定性與設備投資效益。若想進一步了解大塚科技 TE Series 產品規格、適用製程或量測案例，歡迎直接聯絡我們，由專業人員協助評估適合的半導體量測設備與導入方案！
